DN-M88

数字音频矩阵处理器

应用场合:

下载数据表

产品特点

产品特性:
▪ 32位DSP芯片处理,96kHz采样率,24 bit AD/DA转换。
▪ 输入处理部分包含高切,低切,参量均衡,噪声门,增益,静音,相位,连动调节,音量编组调节等处理功能。
▪ 带有+48V幻象电源,话筒和线性输入增益切换,其中话筒的输入灵敏度可调。
▪ 输出处理部分包含分频,参量均衡,增益,静音,压缩/限幅器,相位,延时,连动调节,音量编组调节 等处理单元。
▪ 所有通道的PEQ增益、带宽、频率连续可调,类型可选择: 参量均衡、低架滤波、高架滤波、低切滤波、 高架滤波、移相1阶、移相2阶。
▪ 所有输入输出之间可以自由进行矩阵式分配,且每个输入输出通道名称可以更改。
▪ 所有输入输出通道带独立的相位曲线调整功能,在PEQ类型选择移相1阶是180度曲线调整,移相2阶是360度曲线调整。
▪ 所有高切、低切滤波器,分频器的类型可选择:巴特沃斯、林奎瑞利、贝塞尔,斜率可选。
▪ 输入通道噪声门的门限值、启动时间、恢复时间连续可调。输出通道的压缩/限幅器的阀值,比率,启动时间,恢复时间连续可调。
▪ 所有输出通道的延时模块都具有高达680ms的延时时间。
▪ 任意通道之间参数设置可以自由复制,以及任意通道可以进行连动调节。
▪ 可在任意一个输入或输出通道时看到当前所有的输入或输出通道的PEQ曲线调整图。
▪ AUX通道带有反馈抑制,卡拉OK效果调整,自动摄像跟踪,自动混音处理等功能,可广泛应用于会议、多功能厅等其它场所。
▪ 内置测试信号发生器,输出方式可选粉红噪声,白噪声及20Hz-20kHz正弦波可调,信号幅度可调

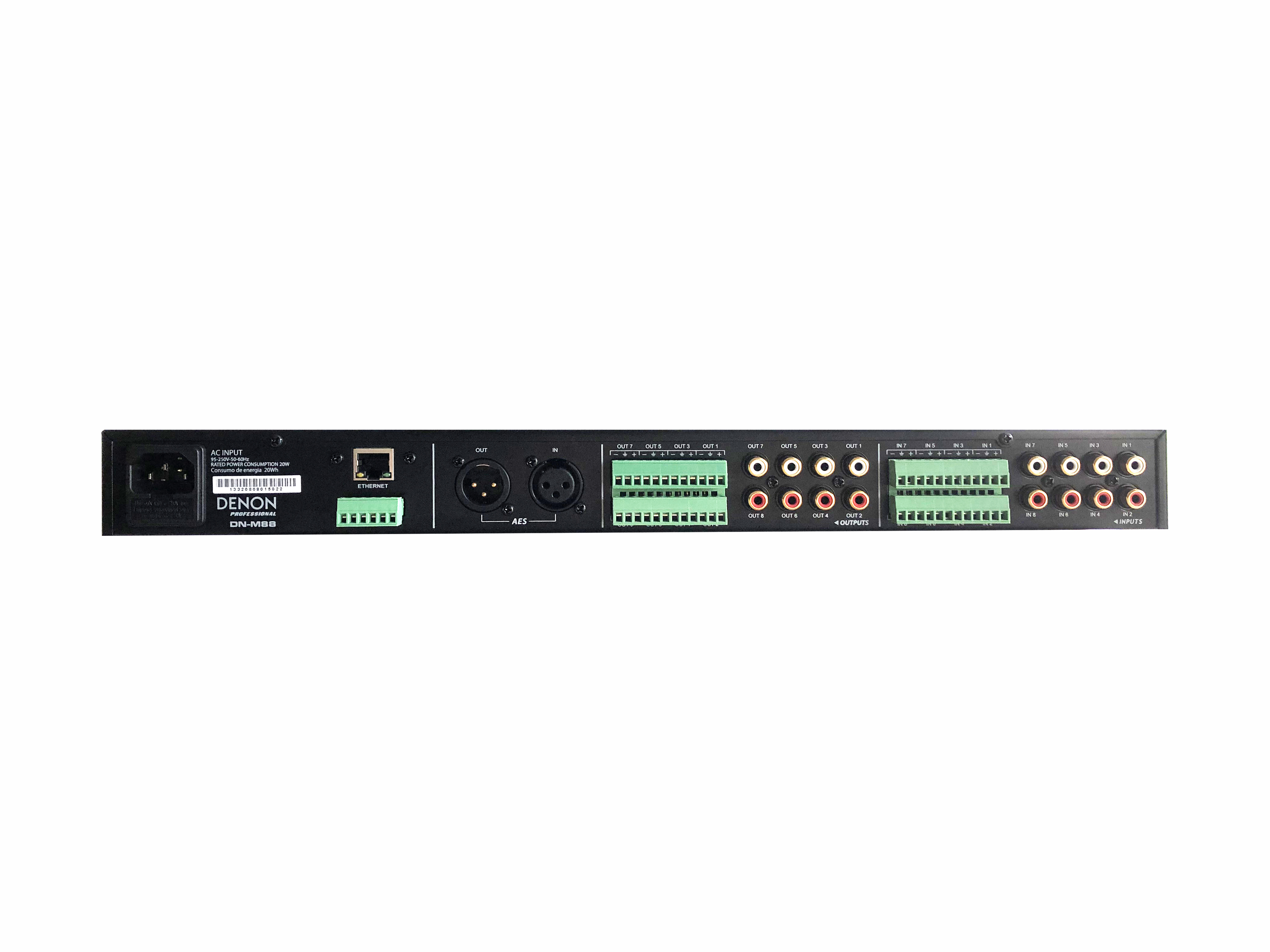

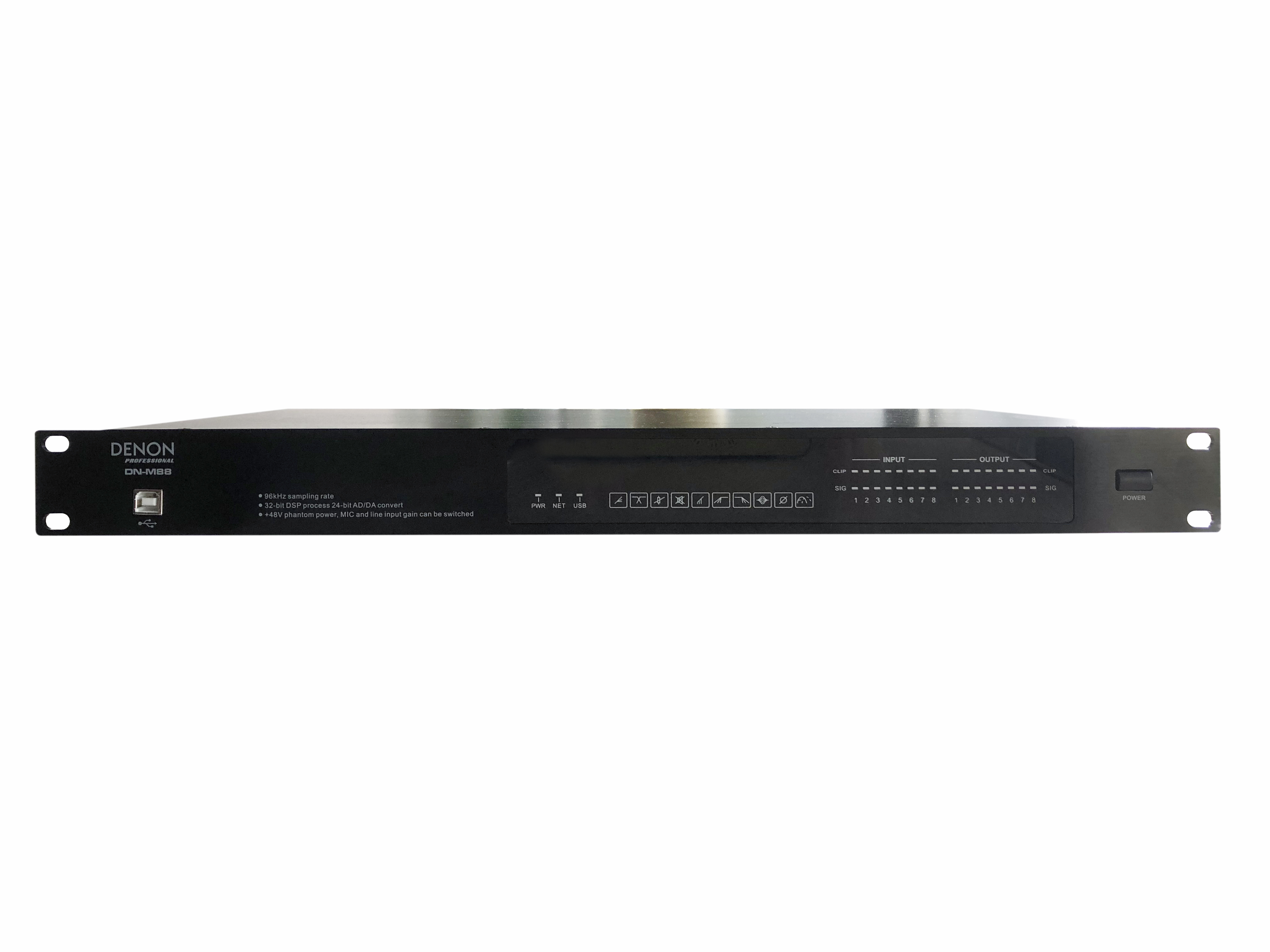

▪ 前面板带有输入输出电平指示灯、 USB控制端口,后面板232&485控制端口,以及以太网连接远程控制端口,一键式连机使得用户的操作更简易、快捷。
▪ 21个用户预设,整机状态和每个预设都可以单独存储和调用。ID设置功能可以级联控制256台机器,还具有密码保护功能,使设备更安全。
▪ 带AES/EBU数字输入输出功能

• 系统规格<br>

 频率响应:20Hz-20kHz,-0.3dB<br>

 动态范围:>115dBu<br>

 失真度:<0.005% at 1kHz(0dBu)<br>

 串音:>70dBu,20Hz-20kHz<br>

 共模拟制比:>75dBu 1KHz<br>

• 话筒输入<br>

 类型:平衡式连接<br>

 幻象电源:+48V DC<br>

 增益:50dBu<br>

 阻抗:2k ohm<br>

• 音乐输入<br>

 类型:非平衡式连接<br>

 增益:35dBu<br>

 输入最大电平:+15dBu<br>

 阻抗:>10k ohm<br>

• 输出部分<br>

 类型:平衡式,非平衡式连接<br>

 最大输出电平:+15dBu<br>

 阻抗:<500Ω<br>

• 数字处理部分<br>

 24bit sigma-delta A/D、D/A转换;32 bit<br>

 DSP,96kHz采样率<br>

• 电源:AC 95V-250V 50/60Hz<br>

• 尺寸(长宽高):482*205*44MM
